碳纖維拉擠板外觀檢測：機器視覺檢測驅動智造升級
發布時間：2026-06-25 17:40:50
返回列表

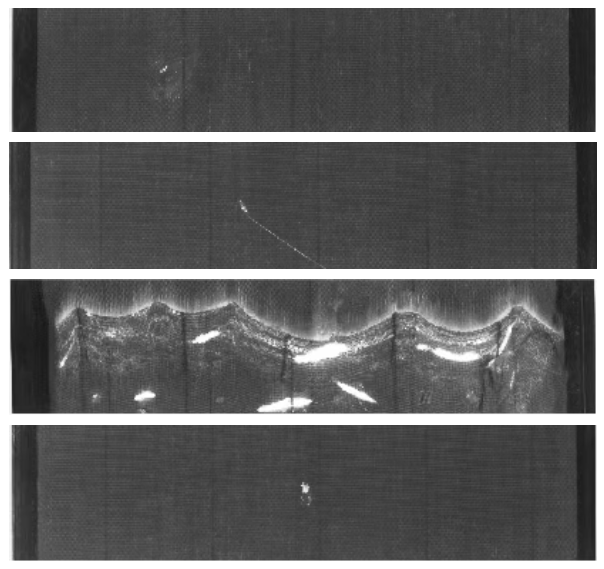

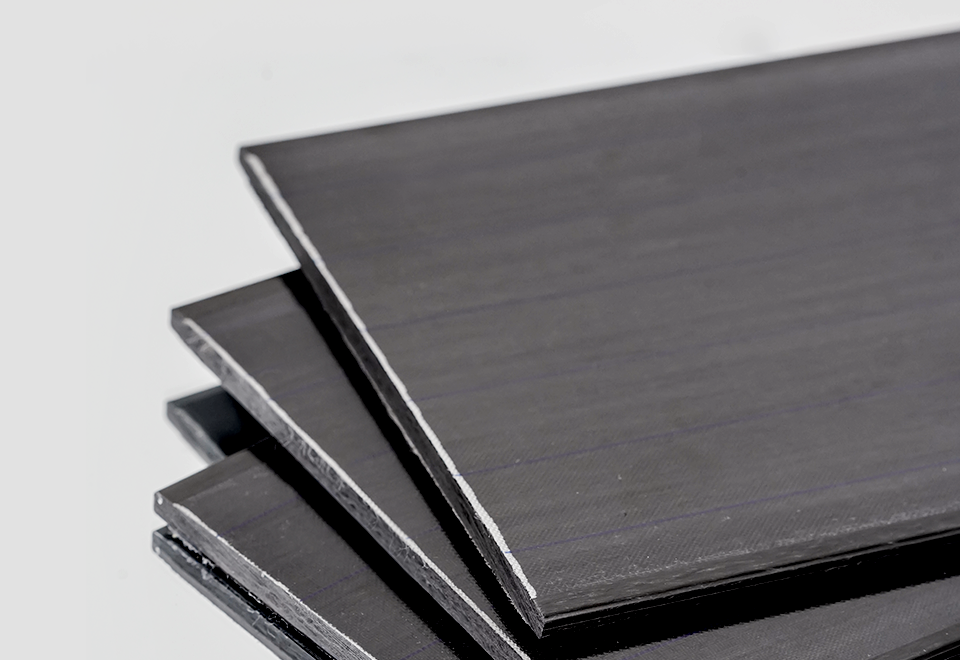

在航空航天、新能源、高端裝備等領域，碳纖維拉擠板憑借高強度和極致輕量化的性能，正成為結構輕量化設計的核心材料。碳纖維拉擠板采用拉擠工藝成型，芯層為浸膠碳纖維紗增強體，表層貼附脫模布防護層。脫模布表面常出現異物、毛絲、鼓包等缺陷。如何在高速連續生產線上實現全流程品質管控，確保每一寸板材的卓越品質呢？
答案，就在“碳纖維拉擠板外觀檢測”系統的全面應用！西安獲德研發碳纖維拉擠板機器視覺檢測設備，充分考慮脫模布布面特性，配置高分辨率成像與多角度光源，對拉擠板缺陷進行雙面檢測。采用先進的深度學習模型，精準定位缺陷位置和缺陷類型，實現非接觸、不間斷、實時檢測，顯著降低不良品流出。
技術核心：機器視覺如何“看透”碳纖維拉擠板？
1.高分辨率成像與多角度光源加持
★工業級相機：選用千萬像素級別的高分辨率、高幀率工業相機，確保在高速運動下也能捕捉到最細微的圖像細節。
★定制化多角度光源方案：針對碳纖維拉擠板的不同缺陷類型和檢測需求，配置正反面光源，實現拉擠板缺陷的雙面檢測。
★獨特的光學設計和結構光成像技術：系統充分考慮脫模布布面特性，采用獨特的光學設計和結構光成像技術，可清晰的對拉擠板脫模布布邊進行成像，可實時檢測脫模布到邊距離。
2.強大的AI圖像處理與缺陷識別
★深度學習算法：系統核心采用先進的深度學習模型。這些模型經過海量標注的碳纖維拉擠板缺陷圖像數據庫訓練，具備強大的特征學習和模式識別能力,能有效區分真實的缺陷與無害的干擾因素，大幅降低誤報率。
★智能識別與分類：不僅能精準定位缺陷位置，更能智能識別缺陷類型，例如脫模布表面污漬、異物等。
3.高速實時處理與反饋

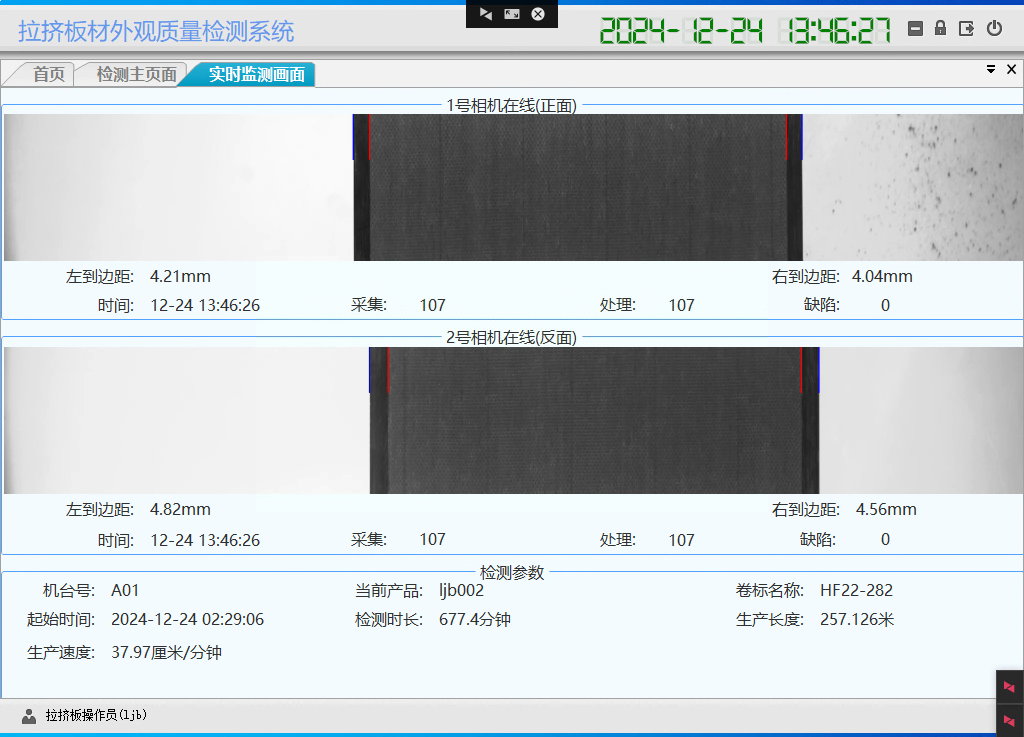

★高性能計算平臺：搭載強大的工業工控機，實時監測畫面，設計了雙視角展示功能，同步呈現拉擠板正反面檢測實況，滿足高速生產線的實時性要求。
★報警提示：檢測到缺陷后，設備進行聲光報警提示，便于操作人員到對應機臺進行查看。
★賦能工藝優化：每卷檢測完成后，系統將缺陷數據儲存至數據庫，根據客戶需求提供各類報表和查詢功能，方便客戶進行質量追溯以及優化生產工藝。
功能優勢：機器視覺檢測帶來的價值飛躍
1.全檢覆蓋，精準識別
?多角度光源和相機配置，實現拉擠板正反面同時檢測。可以精準識別微小至4mm2的正、反面缺陷，以及肉眼難以察覺的細微尺寸偏差，系統會用紅色方框準確框出缺陷的位置，同時用紅線和藍線標記出拉擠板的邊緣和到邊距離，脫模布到邊距檢測精度為0.5mm，界面可設置到邊距報警閾值，方便用戶快速定位缺陷并了解其與拉擠板邊緣的相對位置關系。
?執行客觀一致的檢測標準，徹底消除不同檢驗員之間的主觀判斷差異，確保質量判定的一致性和公正性。
2.匹配高速產線，提高生產效率
?滿足最高檢測速度4m/min，檢測最大幅寬為200mm，系統可自動適應不同幅寬拉擠板檢測。
?減少非必要停機，快速精準的缺陷識別和定位，縮短問題排查時間，降低誤判發生概率。
3.有效控制成本
?顯著降低不良品流出
?優化原材料與能源消耗
4.深度分析，數據驅動
?自動記錄并存儲每一塊板、每一處缺陷的詳細信息（機臺號、卷標名稱、位置、面積、缺陷類型等），形成完整的質量追溯檔案。
?深度分析與過程改善：強大的數據分析平臺，支持各維度缺陷記錄，能精準定位高頻次、高風險的缺陷問題，為工藝優化、設備維護、供應商管理提供數據支撐和決策依據。
在競爭日益激烈、客戶對品質要求近乎苛刻的復合材料市場，質量不再是簡單的“合格”，而是企業生存的底線與品牌溢價的核心。碳纖維拉擠板外觀檢測系統，它不僅是替代人眼的工具，更是賦能企業實現“數字化、智能化質量管理升級”的核心引擎。
