微米級精度+AI驅動：低介電電子布質檢的智能化升級
發布時間：2026-06-24 17:32:19
返回列表
低介電電子布是一種具有低介電常數（Dk）和低介電損耗（Df） 的電子級玻璃纖維布，其核心優勢在于能顯著減少信號傳輸過程中的能量損失，提高信號完整性和傳輸速度，滿足現代電子設備對高性能材料的需求。作為高頻高速印制電路板（PCB）的核心增強材料，其厚度通常不足頭發絲的1/3，卻在5G通信、人工智能硬件、數據中心和智能汽車等領域發揮不可替代的作用，已成為電子材料領域最具發展潛力的細分賽道之一。

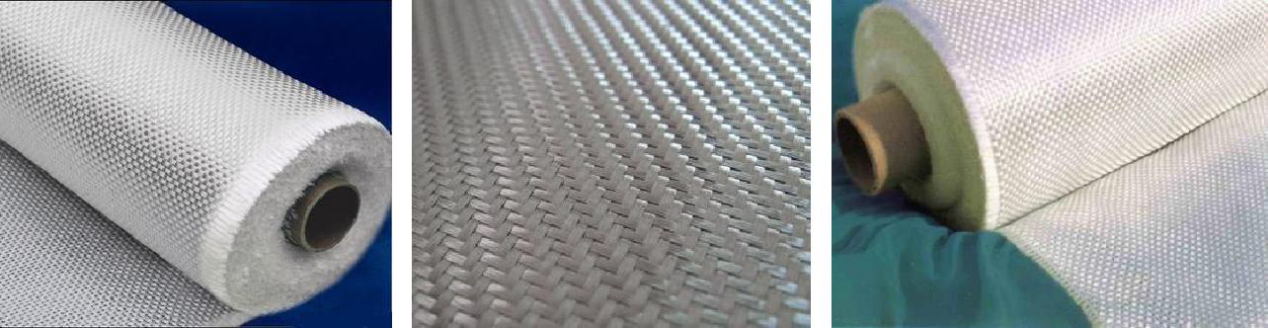

玻璃纖維電子布
項目介紹

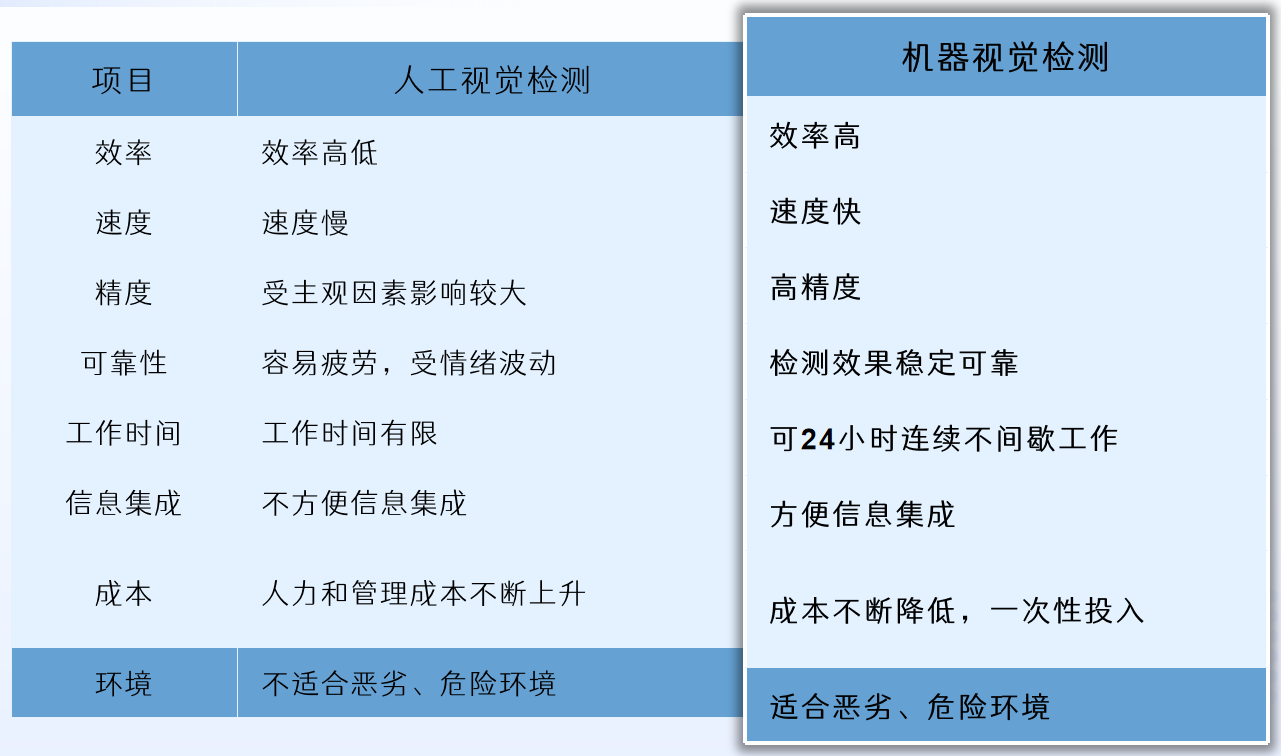

傳統的對于玻璃纖維低介電電子布的表面疵點檢測是依靠人工目檢方式，驗布工需在高速度運行的生產線上，持續依靠肉眼進行實時檢測、疵點記錄與處理，其效率與準確性深受制約。據評估，在織物幅寬約2米、運行速度達15-20米/分鐘的條件下，即便是熟練工人，受視覺疲勞及主觀判斷差異的影響，其疵點檢出率通常僅約60%。加之電子布本身紋理復雜、疵點類型多樣，進一步增加了人工識別的難度。長期高強度專注作業不僅易導致人員疲勞、影響健康，更帶來漏檢誤檢的風險——漏檢直接威脅產品質量一致性，誤檢則耗費工時、降低生產效率。這種高度依賴人工的檢測方式不僅效率低下，也伴隨著持續增長的用工與管理成本。

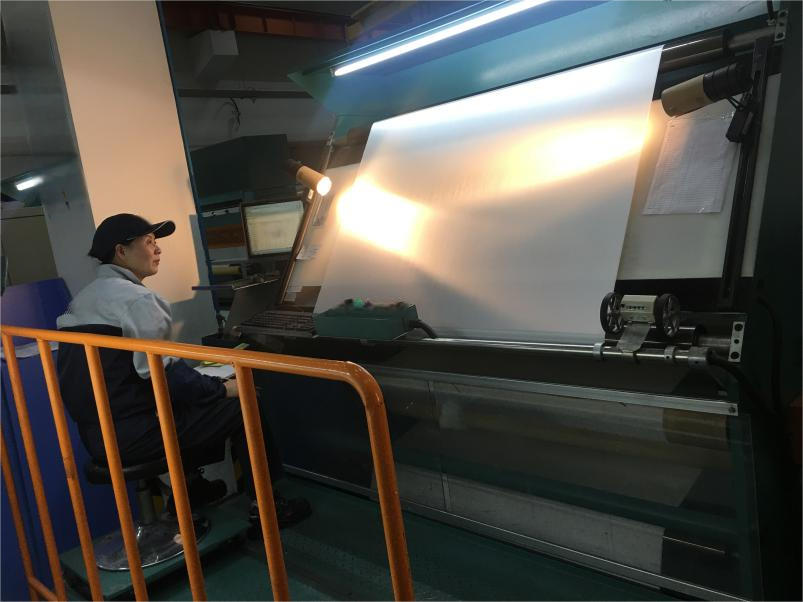

傳統的人工肉眼檢測玻璃纖維電子布
為了適應高端市場對低介電電子布檢驗的需求，西安獲德總結多年的驗布機檢測經驗，開發了低介電電子布智能驗布系統，系統采用多組成像方式組合完成低介電布面圖像采集，可檢測常見的各種低介電電子布缺陷，檢測精度達到0.05mm，檢測速度最高可達到120米每分鐘，并采用人工智能AI技術對各類缺陷進行分類統計，形成各種報表。尤其針對緯起毛、各類小面積污漬檢測進行全面升級！
檢測精度達到微米級別
機器視覺解決方案
圖像采集過程
當驗布機運行時，壓在驗布機輥軸上的旋轉編碼器開始旋轉，并以旋轉速度為依據觸發相機進行圖像采集，旋轉越快，相機采集頻率越快，這樣就可以保證在不同的速度下，采集到的圖像不失真，以滿足生產不同產品時速度的差異。
圖像處
當相機采集到布面圖像后，通過千兆網將圖像數據傳送至工業控制計算機，運行設計好的圖像處理算法對采集到的布面圖像進行處理，當發現有缺陷時，系統報警提示，同時將缺陷存儲在相應的文件夾內以便后期查詢；沒有發現缺陷的圖像則不需要保存。
主要功能及技術參數
1、檢測對象：適用2116、2113、1080、106等系列玻璃纖維電子布；

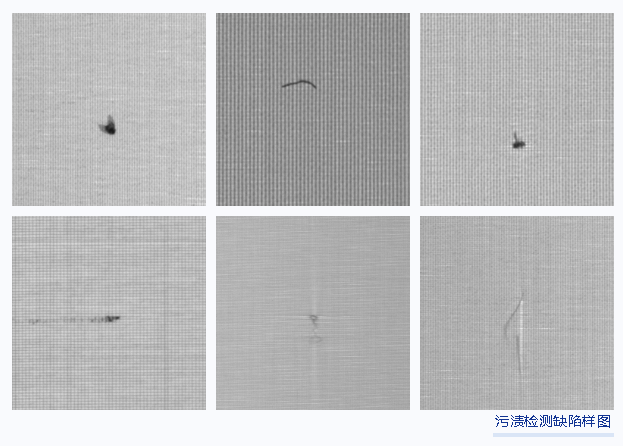

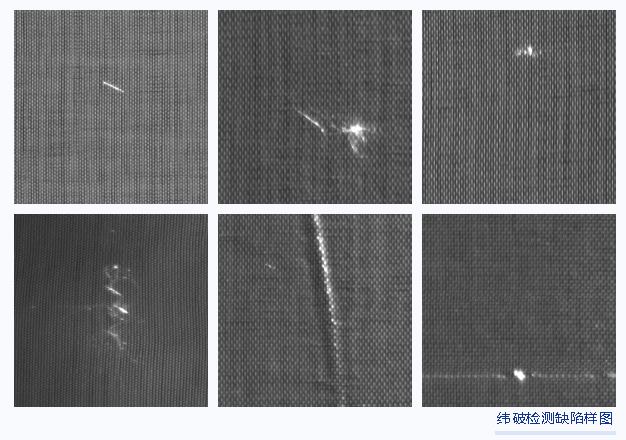

2、深度學習疵點分類可檢測類型：蚊蟲、緯結、緯破、布污、松緊經、折痕、經污、接著紗、經破、折裂等幾類主要疵點； 平均檢出率95%以上；
3、可設置卷號，手動換卷；可根據缺陷大小或者類型進行停機（驗布機需提供停機信號接口）以便人工進行修布；
4、統計查詢功能：可以按類型查詢疵點統計與疵點分布圖，缺陷可保存100000幅；
5、系統可加裝在人工驗布機上，也可應用在后處理驗布過程；
6、7*24小時連續工作制；
工作環境溫度：0 - 40℃；
最大檢測幅寬：1.27m；
最高檢測速度：≤120m/min；
最高分辨率：緯破站0.1mm/pixel，污漬站0.05mm/pixel；
低介電電子布智能驗布系統通過融合多組成像與人工智能技術，成功實現了對低介電電子布的微米級（0.05mm）缺陷精準識別與分類，并將檢測速度提升至120米/分鐘的新高度。這不僅標志著在檢測精度與效率上對傳統人工方式的全面超越，更構建了一個持續、穩定、客觀的數字化品控閉環，為企業在高端市場贏得競爭優勢提供堅實的數據支撐與質量保障，最終推動低介電電子布制造邁向智能化、高質化的新階段。
如需了解詳細技術方案或其他咨詢，歡迎與我們聯系。
